Elektrik sistemlerinde meydana gelen birçok problem, arıza ortaya çıkmadan önce kendisini sıcaklık değişimiyle gösterebilir. Bir elektrik panosundaki gevşek bağlantı, aşırı yüklenen bir hat, dengesiz yük dağılımı, sorunlu bir sigorta veya kontaktör dışarıdan bakıldığında normal görünebilir. Ancak sistem yük altındayken yapılan termal görüntüleme, bu noktaların diğer bölgelere göre daha fazla ısındığını ortaya çıkarabilir.
Selçuk'ta faaliyet gösteren işletmeler açısından termal kamera ölçümü özellikle elektrik tesisatlarının, dağıtım panolarının ve enerji ekipmanlarının durumunun değerlendirilmesinde kullanılabilecek önemli bir teknik inceleme yöntemidir.
CNS Periyodik Kontrol olarak Selçuk ve çevresindeki işletmelerde elektrik panoları, dağıtım sistemleri, enerji ekipmanları ve ihtiyaç duyulan diğer teknik noktalar için termal kamera ile görüntüleme ve sıcaklık değerlendirmesi gerçekleştiriyoruz.
Buradaki amaç yalnızca termal görüntü almak değildir. Önemli olan görüntüde ortaya çıkan sıcaklık farklılıklarının nedenini teknik açıdan değerlendirebilmek ve işletmenin müdahale etmesi gereken noktaları belirleyebilmektir.
Elektrik sistemlerinde enerji geçişi sırasında belirli miktarda ısı oluşması normaldir. Ancak aynı sistem üzerindeki benzer bağlantı noktalarından biri belirgin şekilde daha sıcak çalışıyorsa bunun altında araştırılması gereken bir problem bulunabilir.
Örneğin bir panoda üç benzer bağlantı noktası bulunuyor ve ikisi normal sıcaklıkta çalışırken üçüncü bağlantıda belirgin bir sıcaklık artışı görülüyorsa;
bağlantı gevşekliği,
temas direnci,
aşırı yük,
fazlar arasında yük dengesizliği,
ekipman arızası,
kablo veya bağlantı problemi
gibi ihtimaller değerlendirilir.
Termal kamera bu problemi tek başına teşhis etmez; sıcaklık dağılımındaki anormalliği görünür hale getirerek teknik incelemeye yardımcı olur.
Bu nedenle termal kamera ölçümü özellikle elektrik bakımının planlanmasında önemli bir önleyici kontrol aracıdır.
Selçuk'taki oteller, restoranlar, ticari işletmeler, tarımsal işletmeler, depolar ve üretim alanlarında farklı büyüklüklerde elektrik panoları bulunabilir.

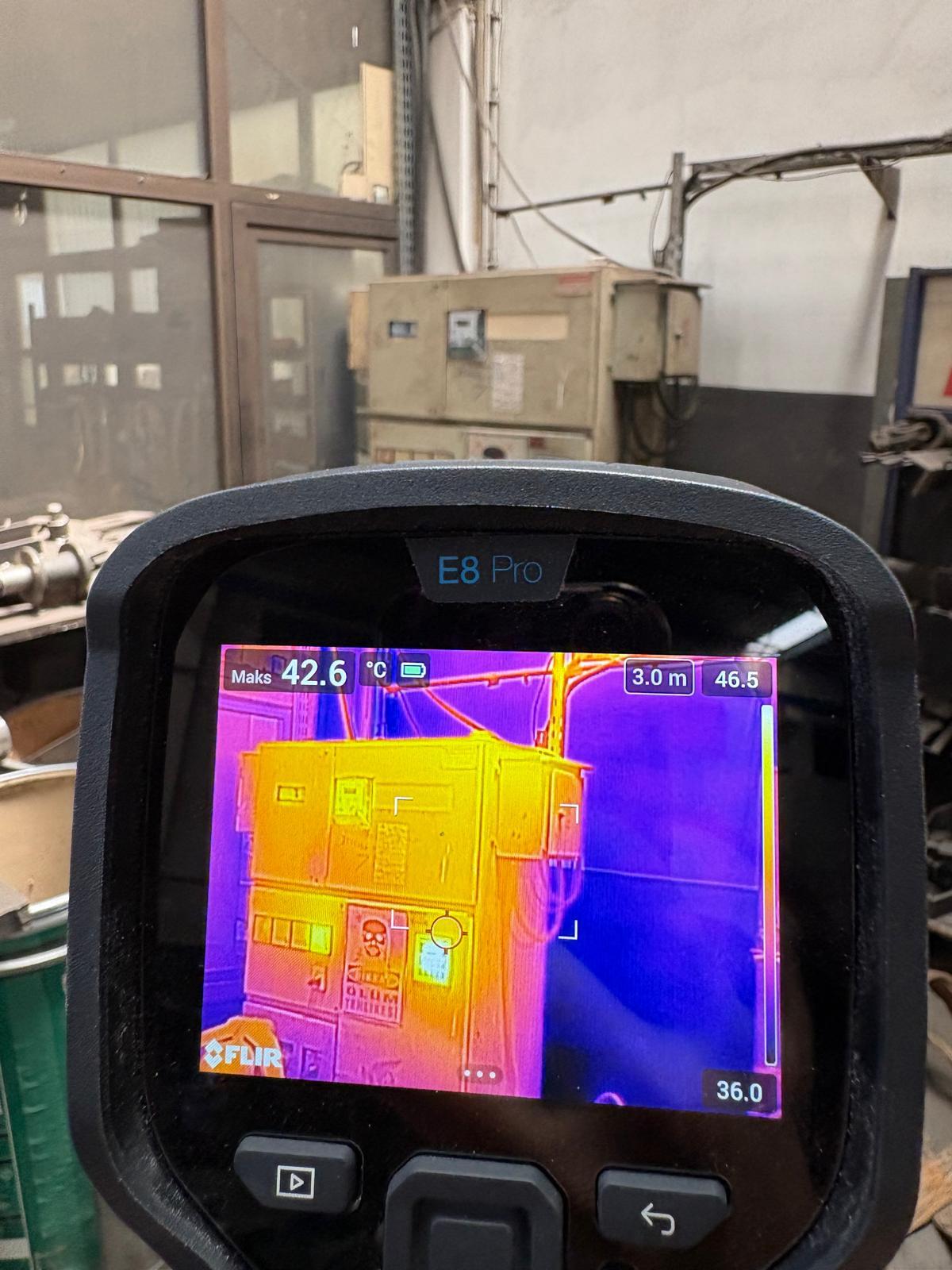

Ana dağıtım panosu, tali panolar, kompanzasyon panosu, motor kumanda panoları ve makine besleme panoları termal görüntüleme yapılabilecek başlıca noktalardandır.
Kontrol sırasında yalnızca pano kapağının dış yüzeyine bakılması yeterli değildir.
Uygun çalışma koşullarında termal görüntüleme ile;
sigortalar,
şalterler,
kontaktörler,
bara bağlantıları,
kablo pabuçları,
klemensler,
enerji giriş ve çıkış bağlantıları,
kompanzasyon ekipmanları,
güç dağıtım noktaları
gibi bölümlerde oluşabilecek sıcaklık farklılıkları değerlendirilebilir.
Özellikle yüksek yük altında çalışan panolarda ölçümün gerçek çalışma koşullarına mümkün olduğunca yakın yapılması elde edilen verinin anlamlı olması açısından önemlidir.
Elektrik panolarında gevşeyen bağlantılar önemli bir ısınma kaynağı olabilir.
Bağlantı noktasındaki temasın bozulması elektrik akımının geçtiği bölgede direnç artışına neden olabilir. Bu da yük altında bölgesel sıcaklık yükselmesine yol açabilir.
Termal kamerada bu durum sıcak bir nokta olarak görülebilir.
Ancak burada önemli bir ayrım vardır:
Kameranın gösterdiği sıcaklık artışı arızanın kendisi değil, araştırılması gereken belirtidir.
Teknik değerlendirmede;
aynı fazdaki diğer bağlantılar,
yük akımı,
ekipmanın çalışma durumu,
ortam sıcaklığı,
bağlantı tipi,
ekipmanın nominal değerleri
birlikte değerlendirilmelidir.
Bu nedenle termal rapor yalnızca renkli görüntülerden oluşmamalıdır.
Kompanzasyon sistemleri işletmelerin elektrik altyapısında önemli bir yere sahiptir.
Kondansatörler, kontaktörler, sigortalar, bağlantılar ve diğer ekipmanlar çalışma sırasında ısınabilir. Ancak belirli bir ekipmanda veya bağlantıda beklenenden yüksek sıcaklık görülmesi incelenmesi gereken bir durum olabilir.
Termal görüntüleme ile;
kompanzasyon kontaktörleri,
kondansatör bağlantıları,
sigorta bağlantıları,
bara noktaları,
kablo bağlantıları,
pano içerisindeki sıcaklık dağılımı
değerlendirilebilir.
Bu çalışma, özellikle kompanzasyon panosunda tekrarlayan arızalar veya olağandışı ısınma şikâyetleri bulunan işletmeler için faydalı olabilir.
Termal kamera kontrolü sonucunda şüpheli bir sıcaklık noktası belirlenirse, bunun elektriksel ölçümler ve saha incelemesiyle desteklenmesi gerekir.
Üç fazlı elektrik sistemlerinde benzer yük taşıyan bağlantıların sıcaklıklarının karşılaştırılması önemli bilgiler sağlayabilir.
Bir fazın diğerlerinden belirgin şekilde daha sıcak olması;
yük dengesizliği,
bağlantı problemi,
ekipman farklılığı,
aşırı akım,
temas direnci
gibi farklı nedenlerle ilişkili olabilir.
Bu nedenle termal kamera görüntülerinin yalnızca “kırmızı bölge” veya “sıcak bölge” şeklinde değerlendirilmesi doğru değildir.
Önemli olan sıcaklık farkının nerede oluştuğu ve elektrik sistemindeki hangi noktaya karşılık geldiğidir.
İşletmenin elektrik altyapısına göre termal görüntüleme kapsamı değişebilir.
Örneğin;
Ana dağıtım panolarında enerji girişleri, çıkışları, şalterler, baralar ve bağlantı noktaları incelenebilir.
Kat, bölüm, üretim hattı veya ayrı tesisleri besleyen tali panolarda sıcaklık dağılımı kontrol edilebilir.
Kondansatör, kontaktör, sigorta ve bağlantı noktalarında olağandışı sıcaklıklar araştırılabilir.
Motorlara enerji sağlayan bağlantı ve kumanda ekipmanlarında sıcaklık farklılıkları incelenebilir.
Uygun koşullarda kablo bağlantılarında oluşan lokal sıcaklık artışları tespit edilmeye çalışılabilir.
İşletmenin trafo altyapısına göre bağlantı noktaları ve erişilebilir ekipmanlar termal açıdan değerlendirilebilir.
Selçuk'taki turizm işletmelerinde elektrik sistemi yalnızca odaların aydınlatılmasından ibaret değildir.
Bir otelde aynı anda;
mutfak ekipmanları,
soğutma sistemleri,
klima sistemleri,
pompalar,
hidrofor,
çamaşırhane ekipmanları,
sıcak su sistemleri,
havalandırma,
aydınlatma,
asansör,
jeneratör,
yangın sistemleri
gibi çok sayıda elektrikli ekipman çalışabilir.
Özellikle yüksek sezon dönemlerinde elektrik yükünün artması, daha önce fark edilmeyen bağlantı ve ekipman problemlerinin ortaya çıkmasına neden olabilir.
Bu nedenle otel ve konaklama işletmelerinde elektrik panolarının termal açıdan incelenmesi, planlı bakım çalışmalarına yardımcı olabilecek uygulamalardan biridir.
Şirince ve Pamucak çevresindeki konaklama işletmelerinde de işletmenin elektrik altyapısına göre termal görüntüleme planlanabilir.
Şirince'deki otel, pansiyon, restoran ve ticari işletmelerde elektrik altyapısı işletmenin büyüklüğüne göre değişmektedir.
Özellikle eski yapılarda elektrik tesisatının zaman içerisinde farklı ihtiyaçlara göre genişletilmiş olması mümkündür.
Bir işletmeye sonradan;
klima,
mutfak ekipmanı,
soğutucu,
pompa,
elektrikli ısıtıcı,
fırın,
çeşitli motorlar
eklendiğinde mevcut elektrik altyapısındaki yük dağılımı değişebilir.
Termal görüntüleme, bu sistemlerde çalışma sırasında ortaya çıkan sıcaklık farklılıklarının görülmesine yardımcı olabilir.
Selçuk'un tarımsal faaliyetlerin bulunduğu bölgelerinde elektrik sistemleri farklı yük karakterlerine sahip olabilir.
Sulama pompaları, motorlar, depolama tesisleri, soğutma sistemleri ve diğer elektrikli ekipmanlar belirli dönemlerde yoğun çalışabilir.
Özellikle motor ve pompa sistemlerinin enerji bağlantılarında meydana gelen anormal ısınmaların erken fark edilmesi, plansız duruşların önlenmesine yardımcı olabilir.
Termal kamera bu noktada klasik gözle kontrolün göremediği sıcaklık farklılıklarını ortaya çıkarabilen tamamlayıcı bir inceleme yöntemi olarak kullanılabilir.
Pamucak çevresindeki turizm işletmeleri ve ticari tesislerde elektrik yükleri sezonlara göre değişebilir.
Klima ve soğutma sistemlerinin yoğun kullanıldığı dönemlerde elektrik panolarındaki yük de artabilir.
Bu nedenle özellikle yüksek elektrik tüketiminin olduğu işletmelerde;
ana dağıtım panoları,
klima beslemeleri,
motor panoları,
kompanzasyon sistemleri,
pompa sistemleri
termal görüntüleme kapsamında değerlendirilebilir.
Buradaki amaç arıza meydana geldikten sonra müdahale etmek yerine, çalışma sırasında ortaya çıkan anormal sıcaklık noktalarını mümkün olduğunca erken fark etmektir.
Elektrik kaynaklı yangınların nedenleri arasında aşırı ısınma ve bağlantı problemleri gibi çeşitli faktörler bulunabilir.
Termal görüntüleme, elektrik sisteminde normal çalışma sıcaklığından farklı davranan noktaların belirlenmesine yardımcı olabilir.
Ancak burada önemli bir husus vardır:
Termal kamera ölçümü “yangın çıkmaz” garantisi veren bir işlem değildir.
Elektrik tesisatının güvenliği; tasarım, koruma elemanları, kablo kesitleri, bağlantılar, bakım, yük durumu ve diğer teknik şartlarla birlikte değerlendirilmelidir.
Termal görüntüleme bu çalışmaların içerisinde önleyici bir inceleme yöntemi olarak değerlendirilmelidir.
Termal kamera ile görüntüleme ile elektriksel ölçümler aynı işlem değildir.
Örneğin termal kamera;
sıcaklık dağılımını,
sıcaklık farklılıklarını,
lokal sıcak noktaları
gösterebilir.
Buna karşılık elektriksel ölçümlerde sistemin ihtiyacına göre;
akım,
gerilim,
izolasyon,
topraklama,
kaçak akım,
güç,
harmonik,
faz dengesi
gibi farklı parametreler incelenebilir.
Bu nedenle işletmenin ihtiyacına göre termal görüntüleme ile elektriksel ölçümlerin birlikte değerlendirilmesi daha kapsamlı bir teknik inceleme sağlayabilir.
Yapılan çalışmanın işletme açısından kullanılabilir olması için görüntülerin anlamlı şekilde raporlanması önemlidir.
Bir termal inceleme raporunda çalışmanın kapsamına göre;
ölçüm tarihi,
incelenen ekipman,
ekipmanın çalışma koşulu,
termal görüntü,
normal görüntü,
ölçülen sıcaklık,
referans alınan bölge,
sıcaklık farkı,
tespit edilen anormallik,
teknik değerlendirme,
önerilen işlem
gibi bilgiler bulunabilir.
Sadece termal görüntünün rapora eklenmesi, işletme açısından yeterli teknik bilgi sağlamayabilir.
Önemli olan görüntünün ne anlattığının açıklanmasıdır.
Termal görüntüleme için tek bir zaman dilimi her işletme açısından doğru olmayabilir.
Ölçümün amacı sistemin çalışma koşullarındaki sıcaklık davranışını görmekse, ekipmanın gerçek çalışma durumunun dikkate alınması gerekir.
Örneğin düşük yükte çalışan bir elektrik panosunda herhangi bir bağlantı problemi belirgin bir sıcaklık farkı oluşturmuyor olabilir.
Aynı pano yoğun yük altında çalışırken farklı bir termal tablo ortaya çıkabilir.
Bu nedenle ölçüm planlanırken;
işletmenin çalışma saatleri,
yük yoğunluğu,
üretim durumu,
sezonluk kullanım,
ekipman çalışma süresi
gibi faktörler dikkate alınmalıdır.
Termal görüntülemede yüksek sıcaklık tespit edilmesi durumunda hemen tek bir arıza nedeni varsayılmamalıdır.
Öncelikle sıcaklığın;
hangi ekipmanda,
hangi bağlantı noktasında,
hangi yük altında,
diğer benzer noktalarla kıyaslandığında ne kadar farklı
olduğu değerlendirilmelidir.
Daha sonra gerekli görülürse elektriksel ölçüm, bağlantı kontrolü veya bakım işlemi planlanabilir.
Bazı durumlarda bağlantının sıkılması veya ekipmanın değiştirilmesi gerekebilir. Bazı durumlarda ise yüksek sıcaklığın nedeni normal çalışma karakteristiği olabilir.
Bu ayrımı yapabilmek için termal görüntünün teknik olarak yorumlanması gerekir.
CNS Periyodik Kontrol olarak Selçuk'ta işletmelerin elektrik sistemlerinde termal kamera ile görüntüleme ve sıcaklık değerlendirmesi gerçekleştiriyoruz.
Selçuk merkez, Şirince, Belevi ve Pamucak çevresindeki işletmelerin ihtiyaçlarına göre elektrik panoları, kompanzasyon sistemleri, motor beslemeleri, dağıtım noktaları ve uygun diğer ekipmanlar incelenebilir.
Çalışmanın kapsamı işletmenin elektrik altyapısına ve kontrol edilmesi istenen ekipmanlara göre belirlenir.
Termal kamera ölçümünün amacı yalnızca sıcak bölgeleri göstermek değildir. Önemli olan, sistemdeki olağandışı sıcaklık davranışlarını erken fark ederek işletmenin bakım ve teknik müdahale kararlarına veri sağlamaktır.
Özellikle yoğun elektrik yükü bulunan işletmelerde, düzenli bakım programına termal görüntüleme çalışmalarının dahil edilmesi, elektrik sisteminin durumunun daha yakından takip edilmesine yardımcı olabilir.
